Dispositif d'Attraction Lumineux pour les Insectes Nocturnes (DALIN)
Contexte et contraintes
Les inventaires lumineux nocturnes ont longtemps rimé avec groupe électrogène, carburant, lampe à vapeur de mercure... Impliquant un transport lourd, une installation contraignante et un fonctionnement bruyant.
La LepiLED, présentée par Gunnar Brehm en 2017, a montré qu'un autre modèle était possible : compact, efficace, et pensé pour l'ergonomie terrain. Elle est devenue une référence dans les inventaires entomologiques depuis.
Son principal frein reste l'investissement, justifié cependant par la qualité de conception (radiateur aluminium usiné sur mesure, intégration propre des LEDs et compacité).
En m'inspirant de ses qualités, j'ai décidé de concevoir et fabriquer mon propre outil de terrain pour conserver la logique biologique pratique, tout en réduisant les coûts et en améliorant considérablement le potentiel de réparabilité.
L'idée n'est pas de réinventer un outil existant, mais de contribuer à démocratiser des pratiques d'inventaire nocturne plus légères et plus faciles à reproduire sur le terrain.
Conception et prototypage
Le premier objectif était de concevoir un dispositif compact, léger et suffisamment équilibré pour permettre d'utiliser le plein potentiel des LEDs sans nuire à sa durabilité.
Pour cela, j'ai modélisé un prototype en 3D, composé de six objets assemblables facilement et solidement via des inserts filetés. Les parties sont facilement imprimables en 3D, en privilégiant le PETG ou l'ABS, pour une tenue solide et une résistance efficace à la montée en chaleur des LEDs au bout de plusieurs heures d'utilisation. L'idée est d'allier l'efficacité avec une finition propre.

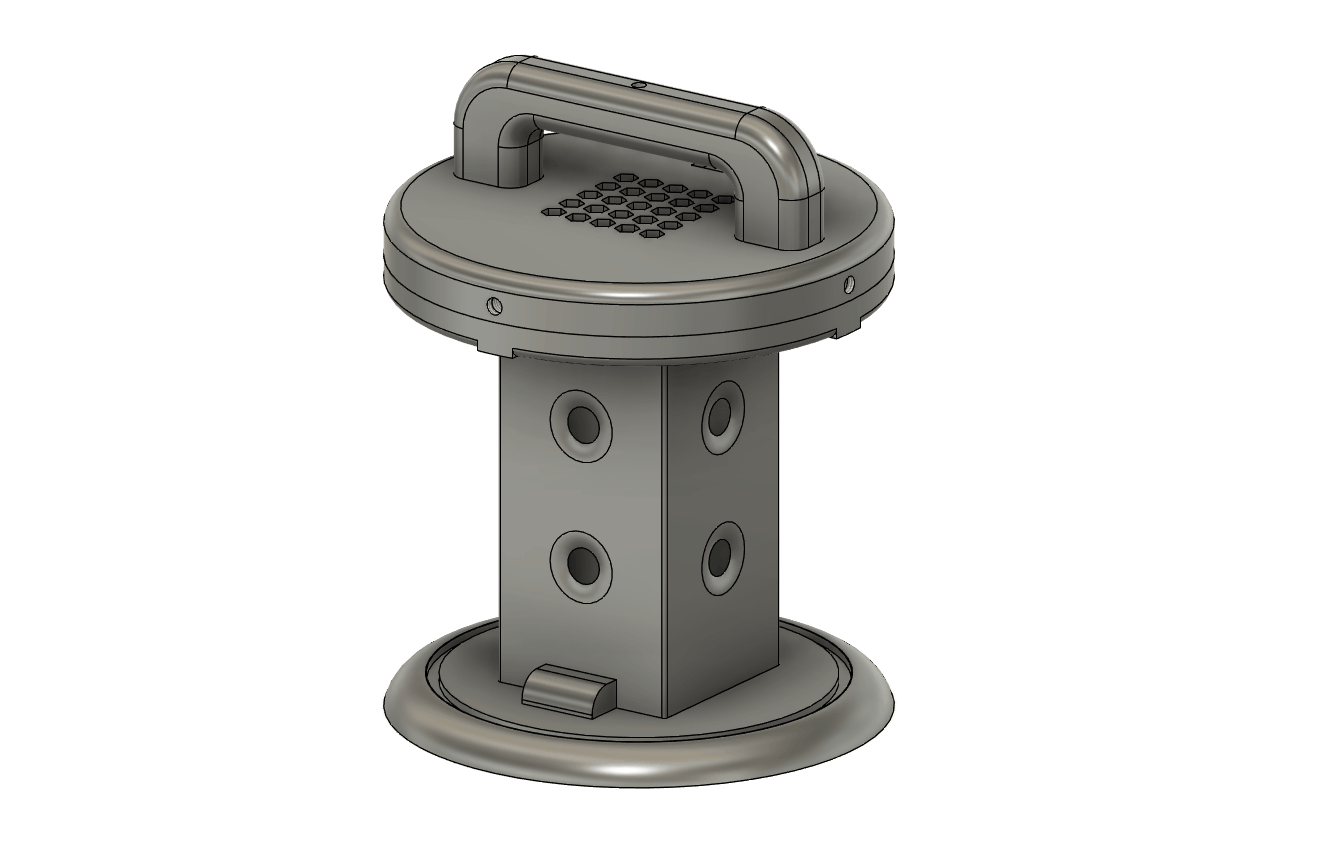

Structure du DALIN (v1) conçue sur-mesure
Le dispositif est pensé pour exploiter 8 LEDs de 1 W dont la composition spectrale est optimisée pour correspondre aux pics de photosensibilité des insectes nocturnes identifiés dans la littérature :
| Composant | Qté | Spectre/Temp. | Cible biologique |
|---|---|---|---|
| 🟣 LED Ultra-Violet | 4 | 395 - 400 nm | Pic d'attraction majeur en stimulant les opsines UV responsables de l'orientation et de la navigation chez de nombreux insectes nocturnes (Lépidoptères et Coléoptères notamment). |
| 🔵 LED Bleue | 2 | 460 nm | Complément spectre court, particulièrement efficace pour les Diptères et renforce l'attractivité des hétérocères. |
| 🟢 LED Verte | 1 | 520 nm | Stimule le récépteur longue longueur d'onde (LWS), essentiel pour attirer les espèces ne réagissant pas uniquement aux UV/bleu. |
| ⚪ LED Blanche | 1 | 6500 K | Spectre large "Cool White" riche en longueurs d'onde courtes qui assure un contraste visuel et aide au maintien des insectes sur le support de capture (généralement un drap blanc). |
Bien que la LepiLED originale utilise du 368 nm, le choix du 395 nm offre un meilleur rendement énergétique et une plus grande disponibilité des composants, tout en restant dans la zone de forte réponse des opsines UV des insectes (van der Kooi et al., 2021 ; Justice et al., 2021). L'efficacité du dispositif repose par ailleurs sur sa nature multi-chromatique : un mélange de longueurs d'onde (UV, Bleu, Vert) est systématiquement plus performant qu'une source monochromatique pour un inventaire généraliste (Brehm, 2017). Par ailleurs, l'étude de Fabian et al. (2024) confirme que cette source lumineuse capture les insectes en perturbant leur réponse à la lumière dorsale, provoquant un vol orbital autour du dispositif.
Côté structure du dispositif, le choix a été porté sur un cylindre en verre pour protéger les LEDs de l'environnement extérieur et éviter les insectes de rentrer en contact avec les zones chaudes. L'avantage du verre est qu'il est extrêmement durable d'une part, et laisse passer l'intégralité du spectre lumineux qui nous intéresse d'autre part, là où le plexiglass aurait filtré une grosse partie des ultra-violet, tout en s'opacifiant avec le temps.
Concernant le refroidissement, un profilé radiateur permet de dissiper efficacement la chaleur produite par les LEDs via convexion thermique naturelle au travers d'un puit d'air passant par des grilles d'aération. Cette disposition permet par ailleurs de protéger l'utilisateur d'éventuels risques de brulure.
Aussi, une poignée et un oeillet de levage permet de porter facilement le dispositif, et le suspendre à un support fixe.
Pour faciliter au maximum son utilisation, le dispositif possède un cable USB-A de 2 mètres, permettant de brancher n'importe quel powerbank délivrant au minimum du 5V/2.1A et un interrupteur pour le couper rapidement et de manière sécurisée sans débrancher la source d'alimentation.
Bien sûr, un point d'honneur a été mis sur la réparabilité du dispositif, toutes les pièces sont accessibles et changeables facilement.
Usage sur le terrain
Pour un poids de 440 g et une dimension de 120 mm de diamètre par 185 mm de hauteur, le dispositif est solide et facile à transporter. Il est conçu pour être utilisé dans des conditions extérieures variées, sans risque de dégradation ni de dommage mécanique.
Le montage consomme environ 1840 mAh, avec une légère augmentation dans le temps liée à la montée en température des résistances. Il fonctionne plus de 4h en continue avec une petite powerbank d'entrée de gamme de 12000 mA en 5 V.
Des tests de comparaison standardisés avec le LepiLED sont prévus ce printemps 2026, résultats à venir.

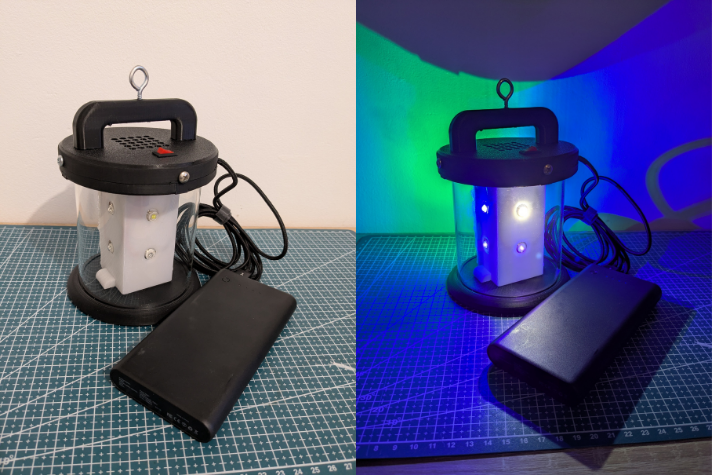

Image du rendu final du DALIN v1 assemblé et en fonctionnement
